친환경 JBOD

VTrak J5960에는 계층형 전원 관리와 같은 친환경 설계, 친환경 생산 방법 등 환경을 보호하는 그린 기술이 접목되어 있습니다. VTrak J5960 PSU는 그린 설계뿐만 아니라 다양한 부하에서 높은 전력 변환 효율성을 위해 80 Plus Platinum 및 Energy Star Ready 인증 또한 획득했습니다. 20% 부하 시 91%, 50% 부하 시 94%, 100% 부하 시 91%의 효율성을 제공합니다. 상세한 랩 리포트

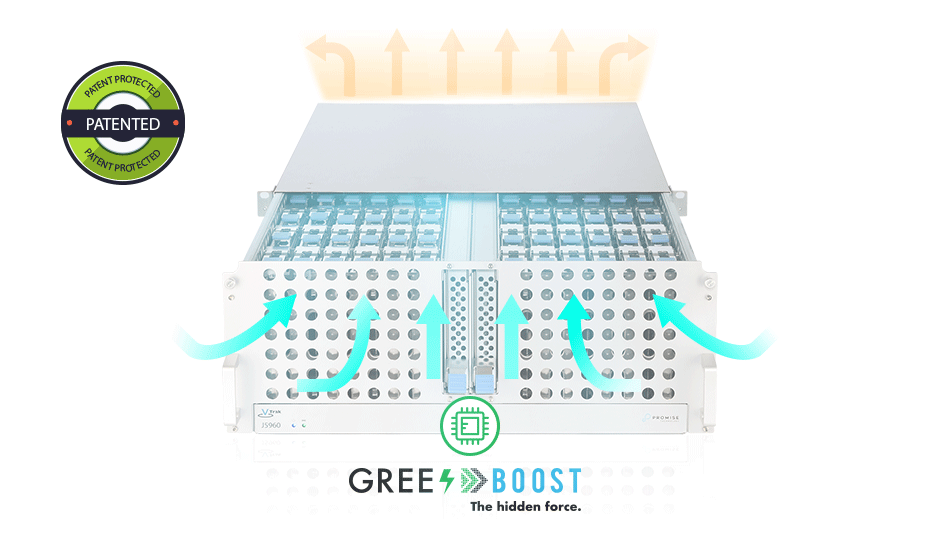

에너지 절약을 위한 혁신적인 GreenBoost 설계

GreenBoost는 에너지 절약을 목표로 하는 다양한 혁신적인 설계 기능을 제공합니다. 당사의 특허 받은 Intelligent Power Management는 여러 데이터 저장 장치의 절전 기능을 활용하여, 각 드라이브의 절전 모드를 효과적으로 제어합니다. RAID 그룹의 성능과 안정성을 손상시키지 않고, 각 드라이브 모드를 최적화 함으로써 전력 소비를 크게 줄였습니다. 테스트 중에 특허 받은 지능형 전원 관리 기술이 장착된 PROMISE VTrak J5960 인클로저는 경쟁 인클로저와 비교했을 때 최대 30%의 에너지 절감 효과를 보여, 60~480개 드라이브 범위의 데이터 스토리지 용량을 지원했습니다.

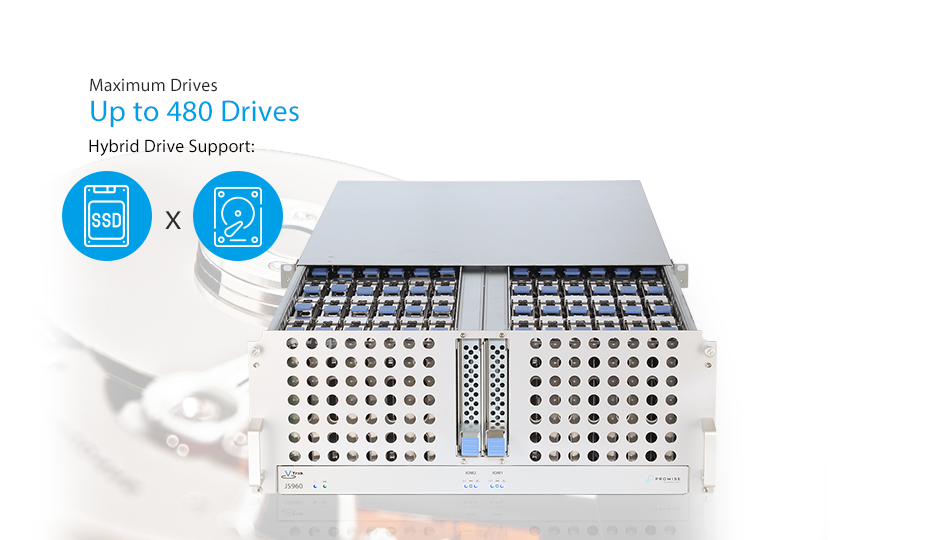

고밀도 스토리지, 최대 8 페타바이트 확장

VTrak J5960 고밀도 SAS 엔터프라이즈 JBOD 스토리지 솔루션은 뛰어난 안정성, 저소음, 높은 에너지 효율성을 갖춘 냉각 시스템에 고성능, 고용량을 모두 확보한 제품입니다. 각 유닛은 소형 폼 팩터에서 페타바이트의 스토리지 용량을 지원하며, 8 유닛 캐스케이드당 8페타바이트 이상까지 확장할 수 있습니다. VTrak J5960은 빠르게 증가하는 대용량 스토리지에 대한 수요를 충족하기 위해 초고밀도 환경을 제공합니다. 60-HDD 슬롯 섀시는 18TB HDD를 사용하여 유닛당 1페타바이트의 잠재적 용량을 생성합니다. 최대 8 개의 4U60 JBOD 인클로저를 캐스케이드 방식으로 장착할 수 있으며, 총 8페타바이트의 물리 용량을 갖추고 있습니다.

SAS 영역 설정 기능을 사용하면 연결된 여러 서버 노드 간에 거대한 JBOD 스토리지 인클로저를 동시에 공유할 수 있습니다.

VTrak J5960은 핫 스왑이 가능한 설계로 완전 이중화 I/O 모듈, 전원 공급 장치 및 냉각 장치를 갖추고 있어 부품 고장 발생 시에도 엔터프라이즈 환경에서의 작동을 보장할 수 있습니다.

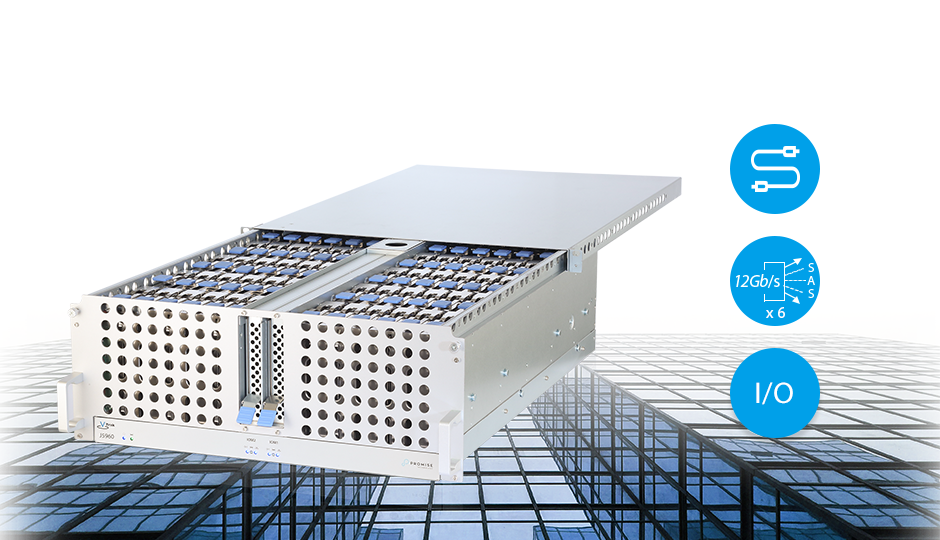

고성능 데이터 센터에 최적화

VTrak J5960은 대용량, 고속 대역폭이 필요한 엔터프라이즈 환경에 적합한 제품입니다. VTrak J5960은 입출력(I/O) 모듈당 6개의 외부 12Gb/s SAS 포트를 갖추고 있으며, 각 듀얼 I/O 모듈 섀시에 총 12Gb/s SAS 포트를 갖추고 있어 최신 데이터 센터에 필요한 최고의 성능을 제공합니다. 60개의 HDD로 최대 15GB/s의 전송 속도를 자랑하는 고속 컴퓨팅 애플리케이션, 클라우드 플랫폼 및 엔터프라이즈 애플리케이션에 최적화되어 높은 부하가 필요한 작업에 적합합니다.

유지관리성

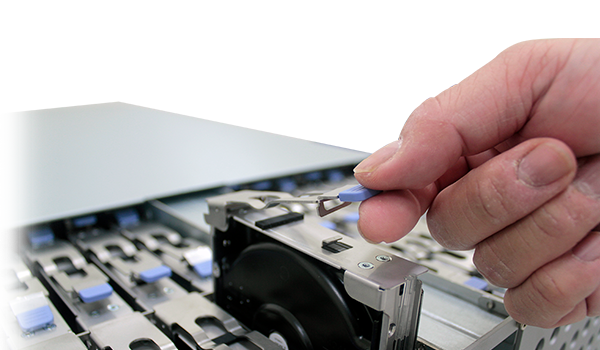

VTrak J5960 인클로저 및 슬라이딩 레일 시스템의 혁신적인 케이블리스 설계 덕분에 수리 및 유지 관리가 용이합니다. 666mm의 소형 인클로저 깊이는 1000mm 깊이의 데이터 센터 장비 랙에 매우 적합합니다. 이 제품은 랙에 안전하게 장착할 수 있을 뿐만 아니라 모든 HDD와 내부에 쉽게 접근할 수 있는 슬라이딩 탑 및 튼튼한 슬라이딩 레일 시스템을 갖추고 있습니다.

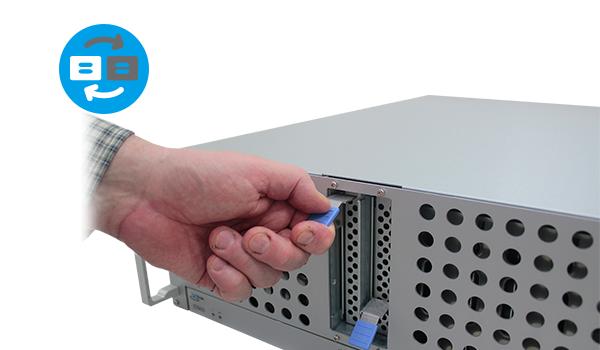

SAS IO 모듈은 전면에서 교체할 수 있지만 SAS 데이터 포트는 호스트 연결을 위해 후면에서 사용할 수 있습니다. VTrak J5960은 시스템의 물리적 유지 관리가 매우 쉬우며 부품 수급 역시 용이합니다

기술 사양

모델

VTrak J5960



안정적인 고밀도 JBOD



일반 정보

폼 팩터

4U60 베이 JBOD 스토리지 섀시

드라이브 수

60

드라이브 지원

듀얼 IOM: 12Gb SAS HDD 및 SSD 드라이브
싱글 IOM: 12 Gb SAS 또는 6 Gb SATA HDD 및 SSD 드라이브

IO 모듈

듀얼 또는 싱글

확장

최대 8세트의 J5960 4U60 JBOD

호스트 인터페이스/외부 IO 포트
- SAS 포트
- 이더넷 포트
- 직렬 포트

• 각 IOM 업스트림 또는 다운스트림용 미니 SAS HD 커넥터(SFF-8644) 6개
• 각 IOM(관리 포트)당 기가비트 이더넷 1개
• 각 IOM(관리 포트)당 RJ11 1개

특징

핫 스왑 가능한 FRU

HDD, IO 모듈, 전원 공급 모듈, 팬

SAS 확장기 특징

• 자체 구성 확장기가 전체 SAS 도메인 토폴로지 관리를 지원함
• T-10 베이스 조닝 지원
• 최종 장치 프레임 버퍼링(SAS 6G 드라이브 같은 여러 느린 장치의 대역폭 합계)

스마트 케이블이 케이블 유형을 감지하여 PHY를 자동으로 조정함으로써 안정성 향상
SMP-SAS 관리 프로토콜

• 확장기 및 PHY 정보로의 대역 내 액세스
• 통계 카운터
• SES EM-SES 인클로저 관리(ANSI T10 SES 2 규격 준수)
• 가상 SSP 장치를 통한 SCSI SES 명령 설정

시스템 관리

관리 인터페이스 및 툴

직렬 포트, 이더넷 포트(SSH, 텔넷)를 통한 명령줄 인터페이스(CLI)

시스템 관리 프로토콜

ANSI T10 SES, SMP (대역 내 SAS를 통한 SES)
섀시 및 FRU에서 NVRAM, VPD(바이탈 제품 데이터)를 사용한 지속성 오류 로깅

LED 표시등

인클로저, IOM, PSU 및 팬에 대한 LED 상태 표시기 지원: 시스템 전원 상태 LED, 전역 인클로저 상태 LED, IOM1 활동 LED, IOM1 상태 LED, IOM1 사용률 LED, IOM2 활동 LED, IOM2 상태 LED, IOM2 사용률 LED, 팬 상태 LED, 링크/활동 LED와 이더넷 동기화, 6개의 SAS 와이드 포트 LED, PSU 상태 LED

물리적 사양

크기(H x W x D, mm)

177mm x 445mm x 666mm

중량

HDD를 제외한 순 중량: 35Kg(추정치)
HDD를 포함한 순 중량: 70Kg(추정치)

팬

2 *(50 x 80mm) 핫 스왑 가능 팬 모듈

전원 공급장치

80PLUS 플래티넘 1200W 중복 전원 공급 장치

전압

100-127Vac, 200-240Vac

전류(최대)

< 15A@100-127Vac @최대 부하
< 10A@200-240Vac @최대 부하

전력 변환 효율 Effciency

230Vac에서 10% 부하 시 86%의 효율성, 20% 부하 시 91%의 효율성, 50% 부하 시 94%의 효율성, 100% 부하 시 91%의 효율성

환경

작동 환경

온도: 5ºC ~ 35ºC
습도: 10% ~ 80%

비작동 환경

온도: -40ºC ~ 60ºC
습도: 10% ~ 95%

환경 표준

RoHS & WEEE

보증 및 지원

보증

3년 표준 제한 보증, 선택적 연장 보증, 선택적 현장 부품 교체 프로그램(PSP)

지원

24시간 온라인 지원 포털 및 전화 지원
